s136钢是模具钢吗-S136模具钢热处理工艺要求

---

S136模具钢热处理工艺要求

S136模具钢是具备优良的耐腐蚀性的塑胶模具钢，具有卓越的生产特性，而且更有下列优点：
1，比较低的维护费用：
模具经过长期使用后，模穴表面仍然维持原先的光滑状态。模具在潮湿的环境下操作或储存时，不需要特别的保护。
2，比较低的生产成本：
模具不因冷却水的影响而腐蚀，由于有一定的冷却循环，可增加模具寿命。上列的好处，结合S136模具钢的高耐磨性，提供了低维护费用和高寿命的模具，达到更佳的经济效益。同时S136模具钢经过“电渣重熔”（ESR）精炼，具备纯净而细微的组织，使模具具有很好的综合机械性能，高的抛光性能。
S136模具钢主要用途：
S136模具钢能适用于所有的模具，由于其特殊的性质，更适合特殊环境的需求。
耐腐蚀、耐应变：
对使用有腐蚀性的PVC醋酸盐类（ACETATESO等注塑原料或模具必须在潮湿的环境下工作及储存时，S136模具钢能抵抗水蒸气、弱有机酸、稀硝酸盐、碳酸盐等的腐蚀作用，经由S136模具钢制成的模具，若在潮湿在环境中操作，或在正常状态下使用腐蚀性的塑胶材料，均不会生锈而被污梁。
耐磨性： 使用磨擦较大的注塑材料（包含射出成型模）或要求模具有较长的工作时间，如电子零件、舍弃式的餐具、器皿等。
高光洁度的表面： 生产光学产品，如照相机、太阳眼镜、化学仪器、注射器、分析仪器及塑胶制品等。
S136模具种类 使用硬度HRC
射出成型 ⑴热塑性塑胶 50-54
⑵热固性塑胶 52-54
压缩往复式模具 52-54
PVC、PET等模具 5进口的钢材s136价格0-54
拉伸模 48-54
S136模具钢制造塑胶模具
S136模具钢使用在制造PVC，电视录影及录音带盒，S136模具钢的模具制成品。高透明度的塑胶容器。
S136能抵抗水、水蒸气，弱有机酸，稀释的硝酸盐、碳酸盐等经由。
S136制成的模具。若在潮湿的环境中操作，或在正常状态下使用腐蚀性的塑胶材料，均不会生锈或被污染。
S136在低温回火及抛光至镜面状态的时候，特别能显示出优良的耐腐蚀性。
S136的热处理:
⒈软性退火 在保护状态下，加热至780℃均温后，于炉中以每小时10℃的速度，冷却至650℃，接着再置于空气中冷却。
⒉应力去除 经过粗加工后，必须加热至650℃，均温2小时后，缓慢冷却至500℃，然后置于空气中冷却。
⒊淬火 预热温度：600－850℃
淬火温度（奥氏体化温度）：1020－1050℃
常用温度：1030℃
温度℃ 保温时间(分钟) 回火前硬度(HRC）
1020 30 56±2
1050 30 57±2
保温时间＝当钢材的表面及中心达到一致的淬火温度后，才开始计算在炉中的保温时间。
淬火时必须保护，以避免脱碳及氧化
⒋冷却介质
油;流动粒子炉或盐浴炉250－550℃分级淬火，然后冷却于高速空气中;高速气体/真空炉中具有足够正压的气体力求模具达到更适当的特性，在模具的变形程度可接受的条件下，冷速越快越好。于真空炉中热处理时推荐使用4－5bar的气压。钢材冷却至50－70℃（120-160°F）应立即回火。
⒌回火
参照回火曲线图按所需硬度值选择回火温度。回火两次，每次回火后，必须冷却到室温，更低的回火温度为180℃（适用于小件）。保温时间至少两小时。
注1：建议250℃回火以求韧性、硬度及抗腐蚀性的更好组合。
注2：应避免选用过高的奥氏体化温度与过低的回火温度<250℃的组合，避免模具产生太大的应力。
S136的尺寸变形
淬火及回火时的温度、不同种类的炉具及淬冷介质、会影响模具尺寸的改变。
模具的尺寸与几何形状也同样重要。模具在加工时应预留加工量以弥补热处理后的尺寸变形。
在粗加工与半精加工之间建议预留0.15％作为S136的加工预留指标。

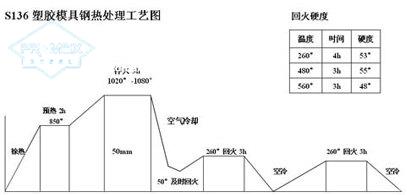

S136模具钢热处理工艺要求

苏州钜研特殊钢公司主营项目：CENA1模具钢,DC53模具钢，NAK80模具钢，NAK55模具钢，S-TAAR模具钢，YK30模具钢,S136模具钢，S136H模具钢，SKD11模具钢，dc11模具钢，SK100模具钢,PX88模具钢,HPM7模具钢等,





本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容， 请发送邮件至 promaxsts@163.com 举报，一经查实，本站将立刻删除。
